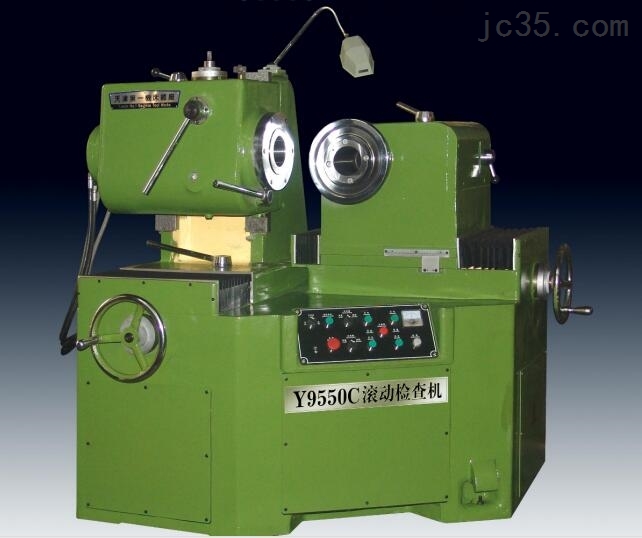

Y9550C滾動檢查機

Y9550C滾動檢查機本機床是用于對軸線垂直傳動的各種錐齒輪副進行滾動檢查。

返回列表

產品概述

關注我們

全國統一咨詢熱線：

0571-82627050

詳細介紹

一．本機床的用途和應用范圍
本機床是用于對軸線垂直傳動的各種錐齒輪副進行滾動檢查。可提供如下功能:
1．對齒輪副進行終檢驗，確定理想的接觸區和相應的安裝距。2．中間檢驗，可提供對切齒機床修正接觸區所需的調整數據。
3．批量生產的抽檢，可確定切齒的一致性。
4．對比熱處理前后檢驗數據，可獲得切齒機床為補償熱處理變形的調整數據。
本機床適用于汽車、工程機械等行業錐齒輪副批量生產，是錐齒輪切齒機床必配的配套設備。
二．機床主要性能及結構特點
1．本機床由床身、主動箱、從動箱、立柱和液壓泵站組成，另有獨立的電氣柜。
2．主動箱主軸由雙速電機驅動，而從動箱主軸的旋轉由被檢齒輪付的主動輪嚙合傳動得到。轉速有高速正、反轉和低速正反轉四檔變速。
3．主動箱、從動箱和立柱的移動為手動。安裝距移動的精度為0.02毫米。
4．從動箱主軸后部裝有增加被檢齒輪副齒側壓力的制動裝置，壓力大小由電流表相應讀數表示。
